前回は、vLCMの互換性エラーや物理SSDの故障という「トラブルのデパート」状態を乗り越え、なんとかインフラの土台となる「ホスト（トランスポートノード）」へのNSXインストールを完了させました。
これで、NSX Managerという「頭脳」と、命令を受け取る「体（ホスト）」は揃いました。 しかし、これだけではまだ不十分です。
このままでは、仮想マシンはNSXの仮想ネットワーク内で通信ができるだけで、インターネットや物理ネットワーク（家のWi-Fiなど）には出られません。
仮想世界から、外の世界へ出ていくための「手足（ゲートウェイ）」が必要です。それが NSX Edgeノード です。
今回は、NSX構築の第2関門、Edgeノードの設計とデプロイを行います。
当初は「ウィザードをポチポチして終わり」の予定でしたが、そこに待っていたのは「CPU世代の壁」と「VLANタグの罠」という二重の落とし穴でした。
本来のネットワーク設計（理想）
まずは、描いていた設計図（VLAN設計）をおさらいします。前回、物理スイッチ（Catalyst 2960）やvSwitchの MTU 9000 (Jumbo Frame) 化は完了しており、土管の太さは確保できています。
VLANとIPアドレス設計
Edgeはホストと同様に「TEP（トンネルの出入り口）」を持ちます。 トラブルシュート（「ホストは生きてるけどEdgeだけ死んでる」などの切り分け）を楽にするため、ホストTEPとはVLANを分ける設計にしました。
| VLAN ID | 用途 | 備考 |
|---|---|---|
| 10 | Management | Edge管理用 (PG-MGMT) |
| 11 | vMotion | P-ESXi-MGTクラスタのvMotion用 |
| 12 | Host TEP | ESXiホストのトンネル用 (PG-Host-TEP) |
| 13 | Edge TEP | Edgeノードのトンネル用(今回追加) |
| 20 | vSAN | N-ESXi-WLDクラスタのvSAN用 |
| 21 | vMotion | N-ESXi-WLDクラスタのvMotion用 |
| 30 | Uplink | Edgeから物理ルーターへの接続用(今回追加) |
IPアドレス管理も、ミスを防ぐためにNSX Manager上で専用の「IPプール (pool-tep-vlan13)」を作成し、自動払い出しを行う構成としています。
ネットワーク構成図
VLANとIPアドレスが決まったので、論理構成はこのようになりました。
Edgeのインストール
論理構成が決定したので、さっそくEdgeのインストールを始めていきます。

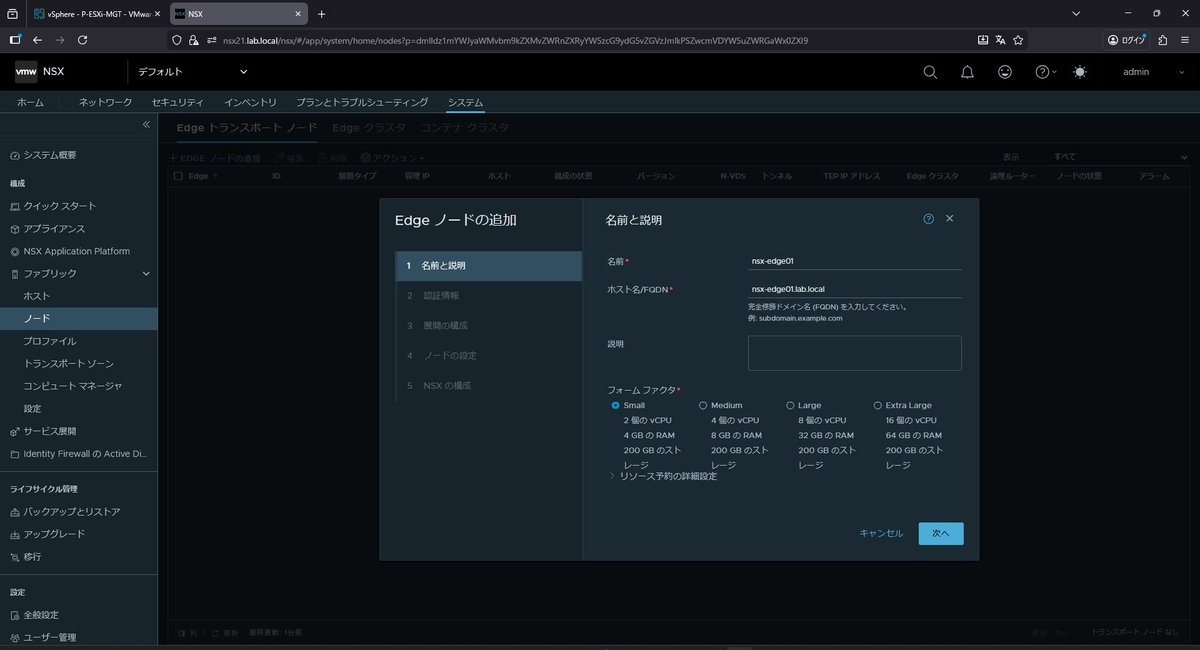

「システム」-「ファブリック」-「ノード」-「Edgeトランスポートノード」から「EDGEノードの追加」をクリックします。
以下の情報を入力し、フォームファクタは、Nested環境のリソースは常にカツカツなので 「Small (2 vCPU / 4GB RAM)」 を選択しました。
名前：nsx-edge01
ホスト名/FQDN：nsx-edge01.lab.local

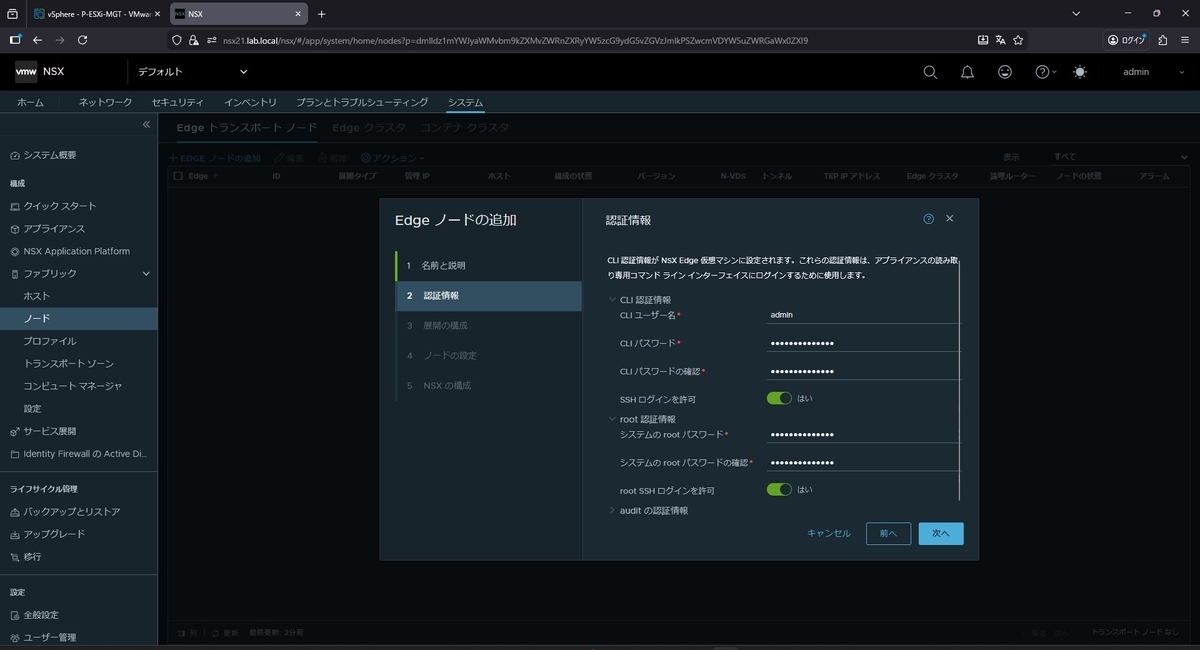

CLIユーザ、rootアカウントのパスワード及びSSH許可を有効にします。

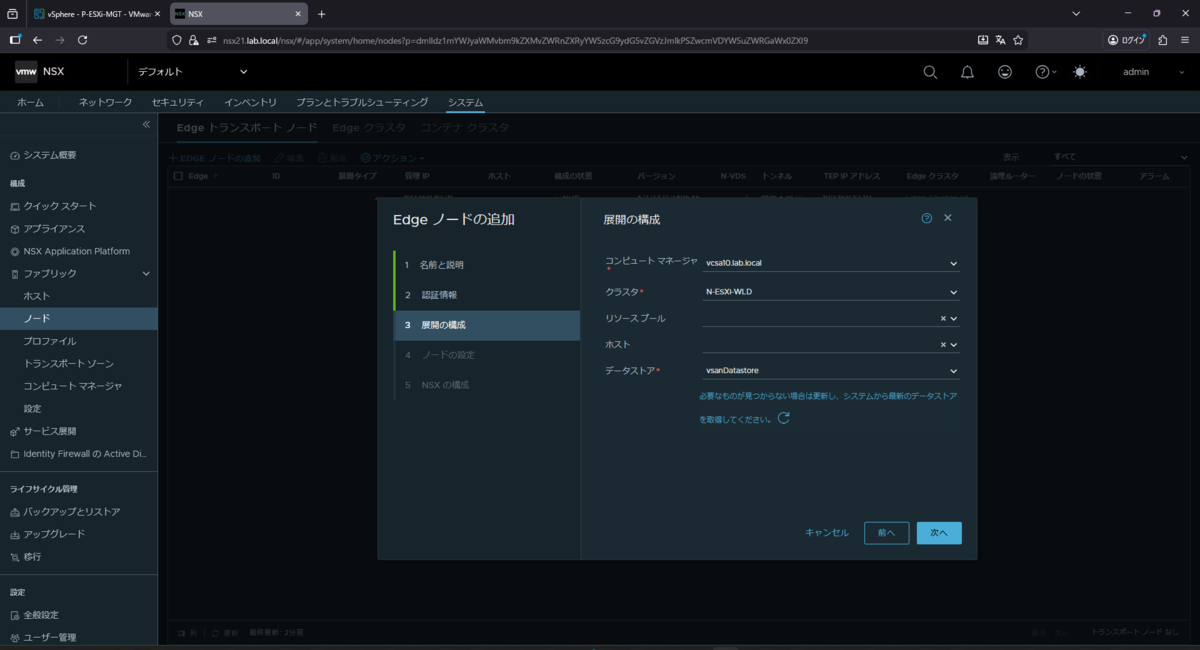

展開先は、Nested環境のvSANを選択します。
管理用のIP、インタフェースを入力します。
管理IPの割り当て：IPv4のみ
タイプ：静的
管理IP：192.168.10.31/24
デフォルトゲートウェイ：192.168.10.1
管理インターフェイス：PG-MGMT（分散仮想ポートグループ）
ドメイン名の検索：lab.local
DNSサーバ：192.168.10.9
NTPサーバ：ntp.nict.jp
NSXの構成では以下の情報を入力し「終了」をクリックします。
Edgeスイッチ名：nvds
トランスポートゾーン：nsx-overlay-transportzone、nsx-vlan-transportzone
アップリンクプロファイル：up-edge-vlan13
IPアドレスタイプ（TEP）：IPv4
IPv4割り当て（TEP）：IPプールを使用
IPv4プール：pool-tep-vlan13
DPDK Fastpathインターフェイス：Nested-Trunk（ネットワーク）
「さあ、これで完璧だ！」 そう思って「終了」を押した直後から悪夢が始まりました。
第1のトラブル：パワーオン失敗（1GBページ問題）
デプロイが進み、vCenter上でEdge VMが作成されました。しかし、いつまで経ってもパワーオンしません。

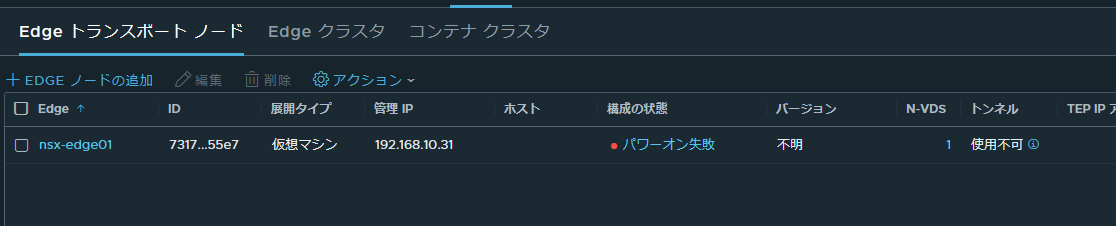

おかしいなと思い、NSX Managerを確認したところ、「パワーオン失敗」のメッセージが表示されていました。
vCenter側ではパワーオンできなかった原因を確認したところ、ハードウェア要件を満たしていないということでした。
NSX Edgeは、エンタープライズ向けの高性能なXeon CPU環境を想定しており、メモリ処理を高速化する「1GB Huge Pages」機能が必須要件になっています。
しかし、私のラボ環境（古い物理サーバ上のNested ESXi）では、CPUが古くこの機能をサポートしていないか、Nestedのオーバーヘッドで無効化されていたのです。
泥沼のVMX改造
とはいえ、EdgeをインストールしないとNSXが利用できないので、ここからあがきが始まりました。
結果、どうにもならずに諦めることになるのですが、対応した内容を備忘として記載しておきます。
「設定ファイル（.vmx）を書き換えて無理やり起動させる」という方法を実施しました。
Edgeの「設定の編集」-「詳細パラメータ」で、以下のパラメータを設定することで、何とか起動できたました。
これも1つずつ試していき、都度エラーメッセージが変わるので、もぐら叩き的のように前進解決していきました。
monitor.skip_requirement_check = "TRUE"
sched.mem.lpage.enable1GPage = "FALSE"
OSタイプを「Ubuntu」に偽装
なんとか起動はしたもののNSX Managerでは、この画面のまま、うんともすんとも更新されません。
起動しても認識されないのであれば、万事休すです。。。
Nested環境だからダメなのかと思い、物理クラスタにインストールしましたが、結果は同じでした。
ここまでやってもダメであればNSXはあきらめるしかないかと思い始めていました。。。
救世主：Dynabook（第11世代 Intel CPU）
万策尽きたかと思われたその時、いまブログやトラブルシュートで使用しているノートPC（Dynabook G83/HS）が目に入りました。
あれ！？このノートPCのCPUって何だったっけ？
調べたところ、搭載CPUは Intel Core i5-1135G7（第11世代 Tiger Lake）じゃないか！！

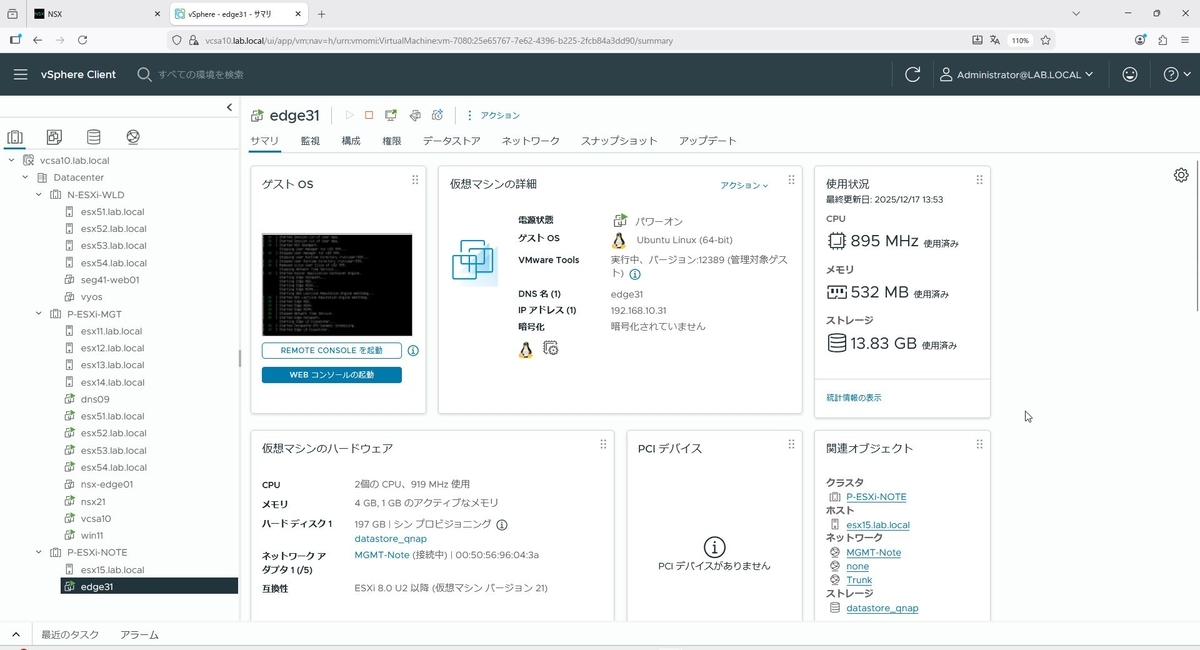

藁にもすがる思いで、USBメモリにESXi 8.0をインストールし、ノートPCを緊急のESXiホストとしてvCenterに追加（クラスタ名: P-ESXi-Note）。
そこへNSX Edgeをデプロイしてみると……。
エラーなし。一発起動！！！
あんなに苦労したpdpe1gbエラーが嘘のように解消しました。
「数世代前のデスクトップPCより、ちょっと新しめのノートPC」。
ハードウェアの進化（と私の敗北）を痛感した瞬間です。
第2の壁：繋がらないTEP（VLANタグの罠）
Edgeは起動しましたが、Catalyst2960（L3SW）から「管理IPにはPingが通るのに、TEP（トンネル用IP）にPingが通らない」という事象が発生しました。
C2960-L3_1#ping 192.168.30.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.30.2, timeout is 2 seconds: ..... Success rate is 0 percent (0/5) C2960-L3_1#
これではホストとトンネルを結べず、NSXとして機能しません。
原因：二重タグ付け（Double Tagging）
原因は、Edgeデプロイ時のインターフェース設定にありました。
- NSX Edge側の設定：TEP用に「VLAN 13」のタグを付けて送出する設定
- ESXiポートグループの設定: 「VLAN 13」を設定
これにより、ESXiのvSwitchは「VLAN 13のポートグループには、タグなしパケットが来るはず」と待ち構えているところに、Edgeが「タグ付きパケット」を送りつけたため、通信が破棄されていました。
解決策：トランクポートの使用
Edgeノードはルーターであり、自力でVLANタグを扱えます。したがって、接続するESXi側のポートグループは「トランク（VLAN ID 4095）」である必要があります。
Edgeを収容しているesx15のvSwitchのポートグループを「Trunk（VLAN 4095）」に変更した瞬間、Pingが通り始めました。
なお、Dynabookのホストを作成した際に、Edgeの名前を「nsx-edge01」から「edge31」に変更して作り直しています。
もう1台のedge32を作成しようと思いましたが、Dynabookのメモリが24GBしかないので、とりあえず、動かすことを優先で、いったん1台構成で進めていきます。
この後、Tier0を作成していきますが、その前に、Edgeクラスタを作成していきます。

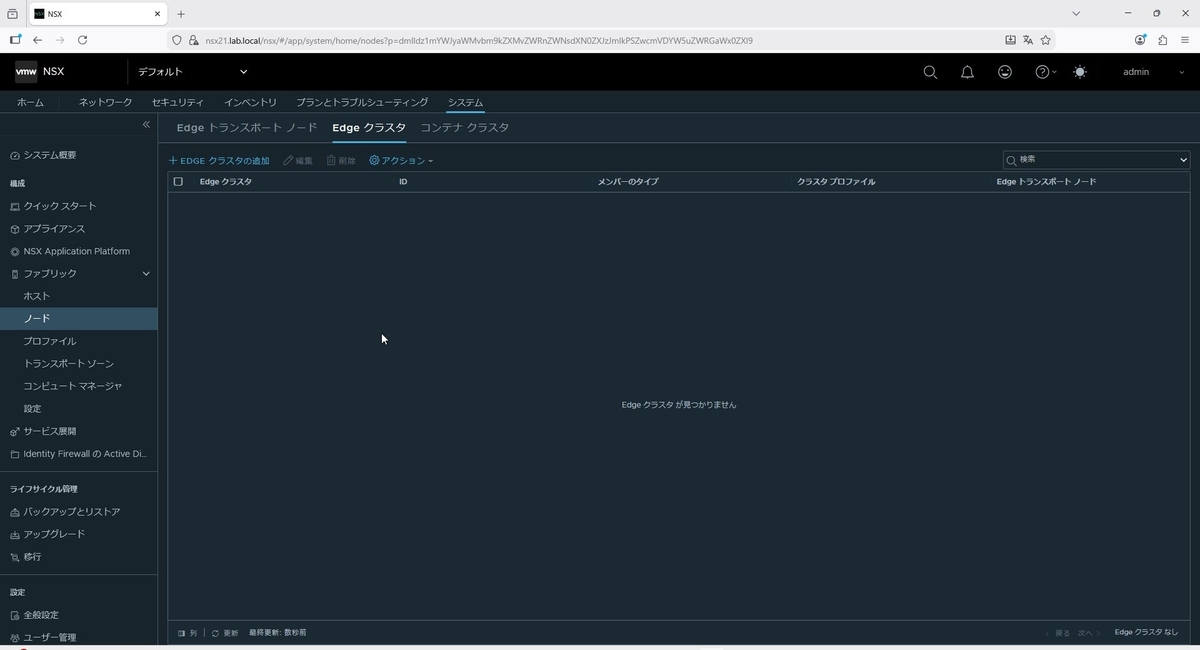

「システム」-「ファブリック」-「ノード」-「Edgeクラスタ」から「EDGEクラスタの追加」をクリックします。
Edgeクラスタで以下の設定を行い「追加」をクリックします。
名前：Edge-Cluster-01
Edgeクラスタプロファイル：nsx-default-edge-high-availability-profile
トランスポートノード：edge31
Edgeクラスタの作成が完了しました。
これで、Edgeの準備は完了です。
Tier0、Tier1、オーバーレイセグメントの作成
最後にオーバーレイのネットワークを作成していきます。
Tier-0と物理ネットワークを接続するセグメントの作成
「ネットワーク」-「セグメント」-「NSX」から「セグメントの追加」をクリックします。
以下の情報を入力し「保存」をクリックします。
名前：Seg-Uplink-VLAN30
接続されたゲートウェイ：なし
トランスポートゾーン：nsx-vlan-transportzone
VLAN：30
これで、物理ネットワーク接続用のセグメントができました。
Tier-0ゲートウェイ作成
「ネットワーク」-「Tier-0ゲートウェイ」ー-「ゲートウェイの追加」から「Tier-0」をクリックします。
以下の情報を入力し「保存」をクリックします。
名前：T0-GW-01
HAモード：アクティブ/スタンバイ
Edgeクラスタ：Edge-Cluster-01
作成できると、構成を続行するか確認されるので「はい」をクリックします。

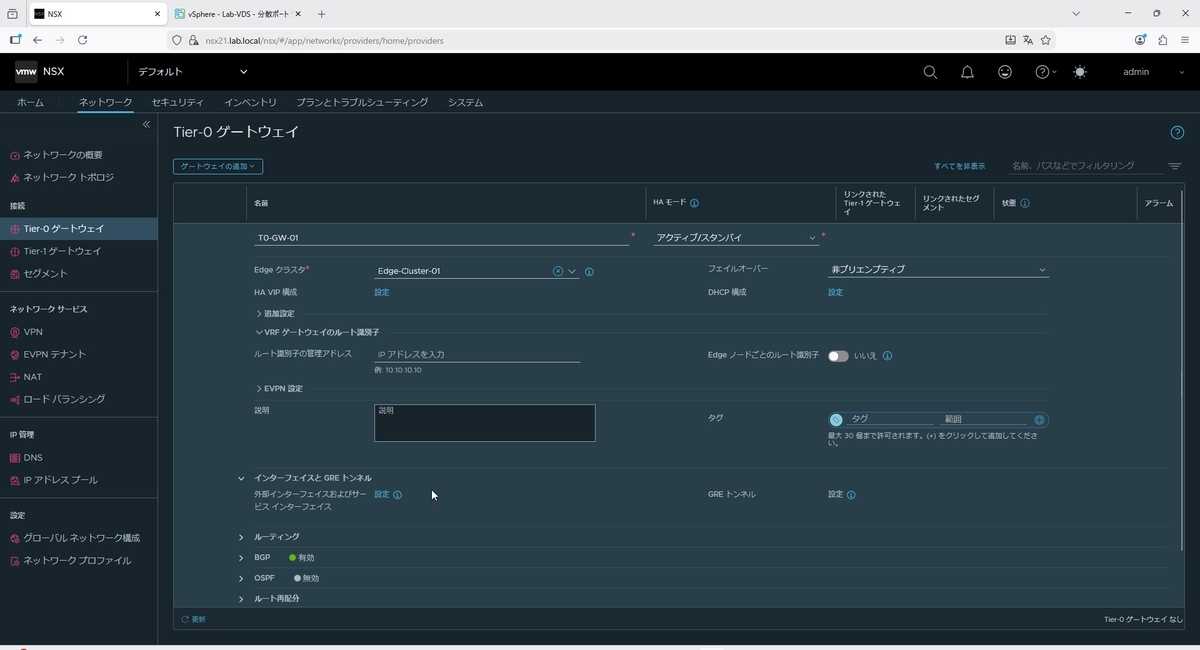

インターフェイスとGREトンネルの「設定」をクリックします。
Tier-0と物理ネットワークを接続するVLAN30のネットワークインターフェイス設定を以下の情報で入力し「保存」をクリックします。
名前：Uplink-Interface-01
IPアドレス/マスク：192.168.30.2/24
接続先（セグメント）：Seg-Uplink-VLAN30
Edgeノード：edge31

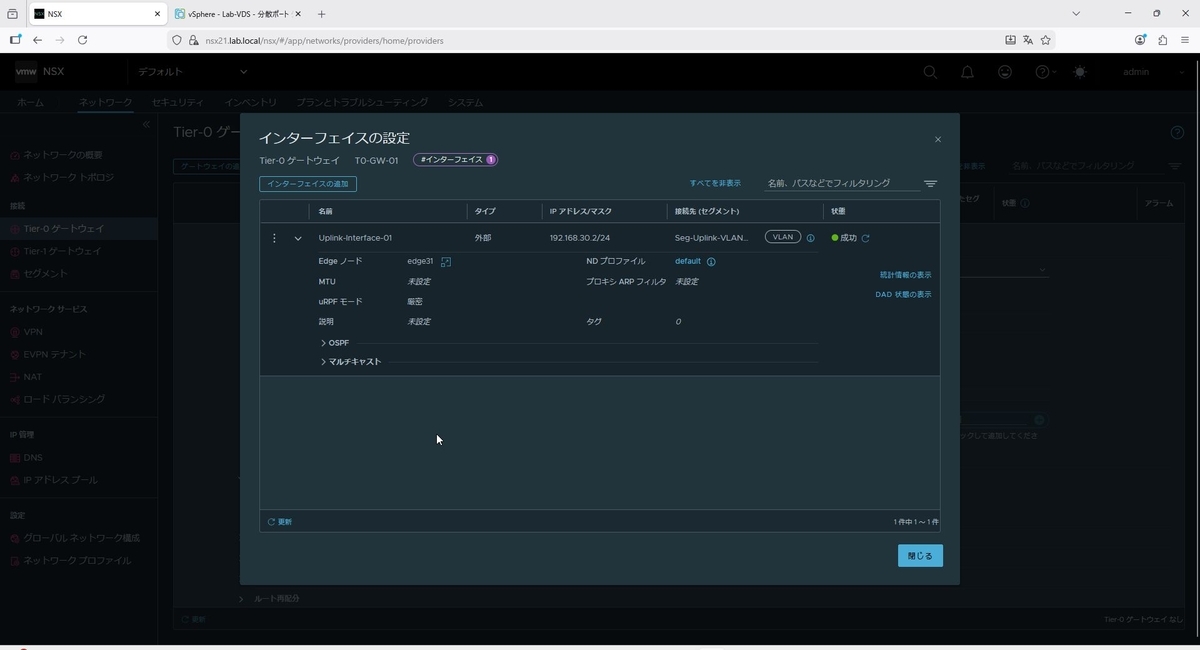

正常に作成できると以下のようになるので「閉じる」をクリックします。
続いて、ルーティングの中にあるスタティックルートの「設定」をクリックします。
できれば、OSPFでダイナミックルーティングをしたかったのですが、Catalyst2960のL3SWはスタティックルーティングしかできず、Cisco891FJはまだセットアップできていないので、今回はスタティックの設定を行います。

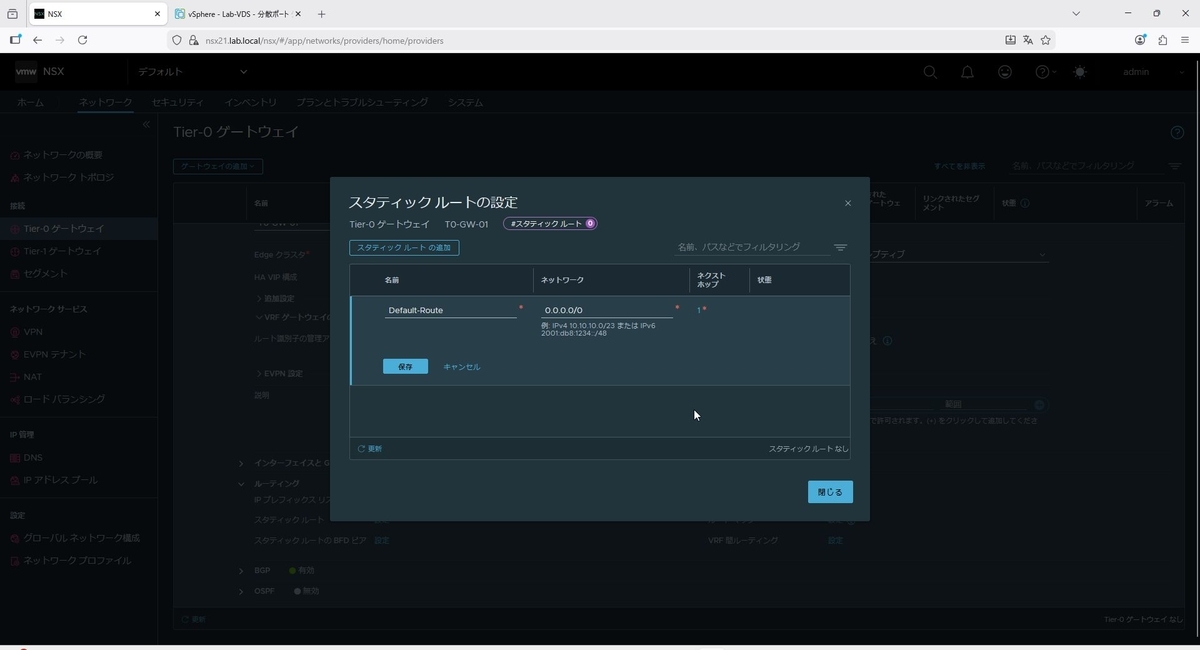

スタティックルートの追加からデフォルトルートの設定を行い、ネクストホップの「設定」をクリックします。
ネクストホップとして、Catalyst2960のL3SWで設定している192.168.30.1を指定し「保存」をクリックします。
ネクストホップに設定が入ったので「保存」をクリックします。

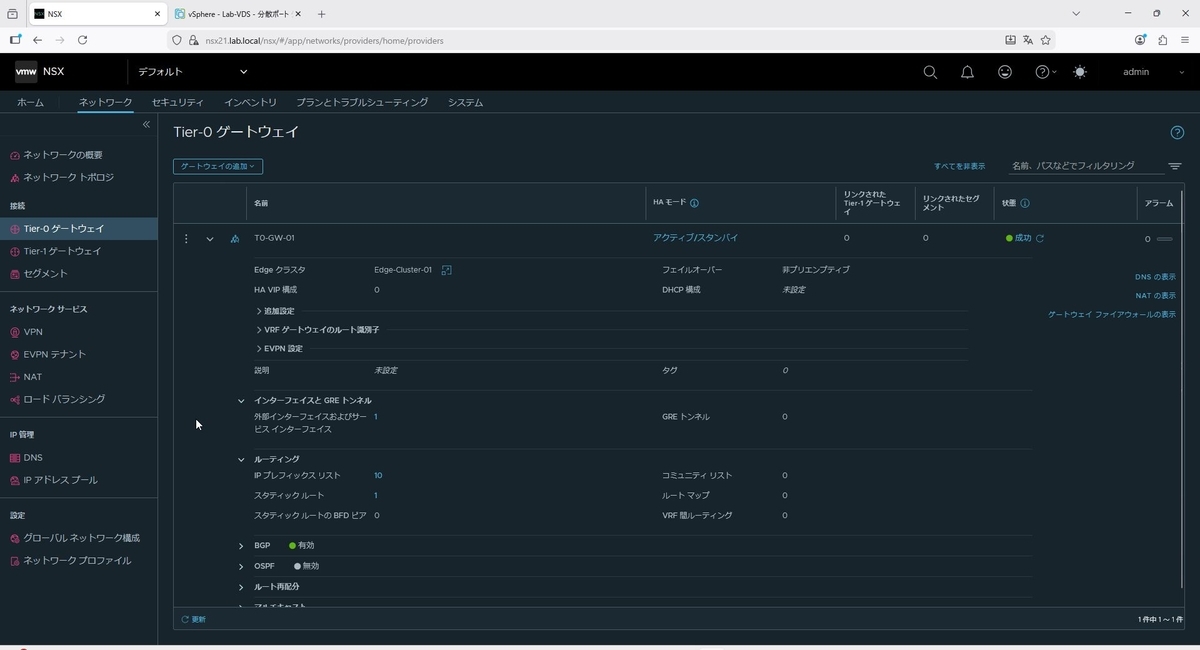

スタティックの設定も完了したので、Tier-0の設定画面まで戻ったら「保存」をクリックして完了です。
Tier-1ゲートウェイ作成
「ネットワーク」-「Tier-1ゲートウェイ」-「TIER1ゲートウェイの追加」をクリックします。
以下の設定を行い「保存」をクリックします。
名前：T1-GW-01
HAモード：アクティブ/スタンバイ
リンクされたTier-0ゲートウェイ：T0-GW-01
Edgeクラスタ：Edge-Cluster-01
接続されているすべてのセグメントおよびサービスポート：有効 ※ココを有効化しないとルート情報の交換が行われません
オーバーレイのセグメント作成

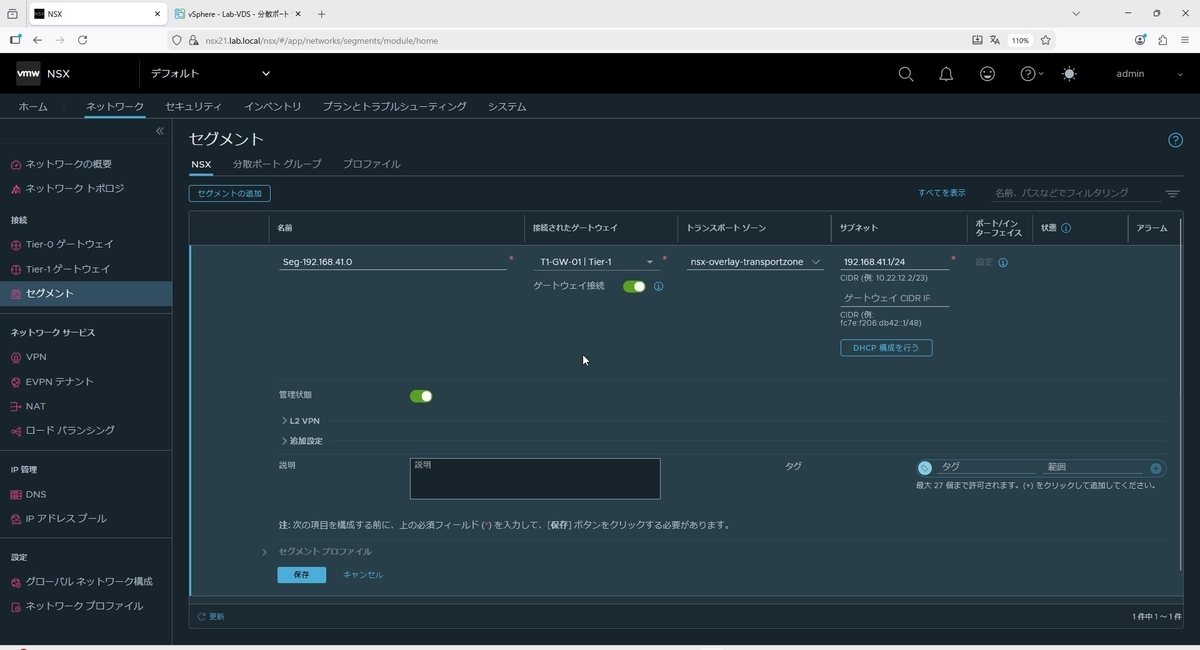

「ネットワーク」-「セグメント」-「NSX」から「セグメントの追加」をクリックします。
以下の情報を入力し「保存」をクリックします。
名前：Seg-192.168.41.0
接続されたゲートウェイ：T1-GW-01
ゲートウェイ接続：有効
トランスポートゾーン：nsx-overlay-transportzone
サブネット：192.168.41.1/24
これで、オーバーレイネットワークのセグメントができました。
疎通確認
オーバーレイネットワーク作成が完了したので、Catalyst2960のL3SWからオバーレイネットワークGWに対してpingを実行します。
C2960-L3_1# ping 192.168.41.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.41.1, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5)
「!!!!!」成功です！！
ついに、物理ネットワークと仮想のオーバーレイネットワークが一本に繋がりました。 Edgeのトンネルステータスも、美しい緑色の 「稼働中 (Up)」 に変わりました。

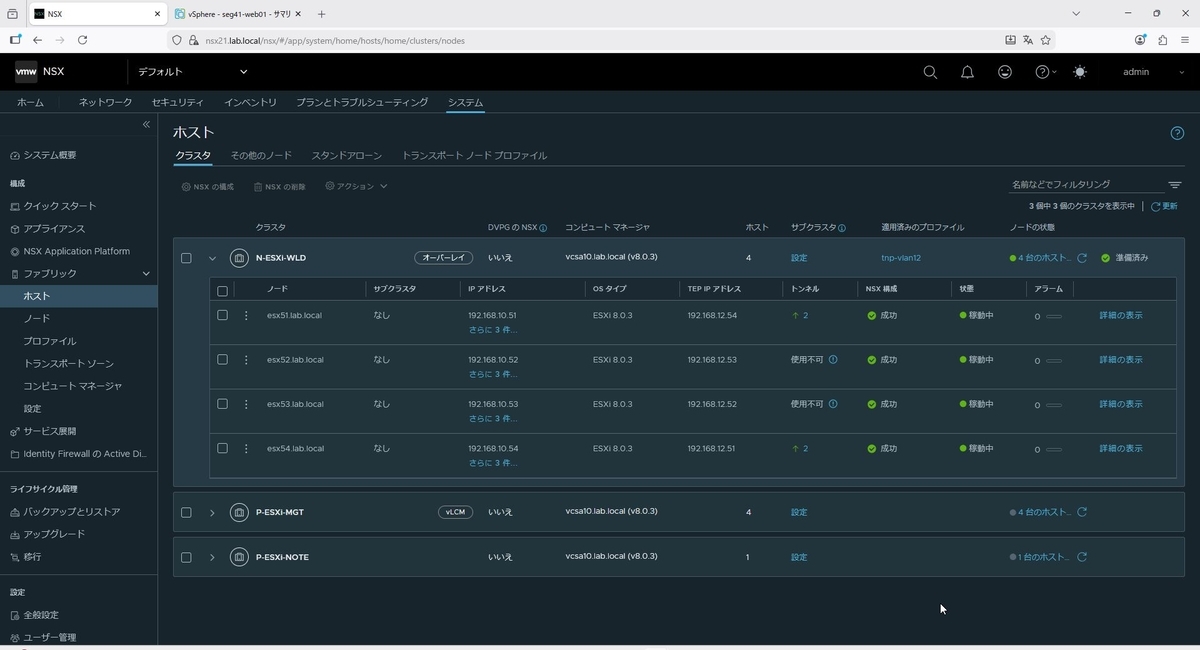

この後、オーバーレイのネットワークに2台の仮想マシンをそれぞれ、esx51、esx54上に構築し、疎通確認を行ったところ、ホスト間でトンネルがアップしました。
また、外部ネットワークに疎通確認したらedgeでトンネルがアップしました。
まとめ
今回のEdge構築で得た教訓は以下の通りです。
- NSX Edgeの要件は甘くない：古いハードウェアでのNested構築は修羅の道。
- 新しいPCは正義：第11世代以降のCPUがあれば、ノートPC一本でラボの救世主になれる。
- インターフェース設定の基本：Edgeのアップリンク/TEP用インターフェースは、必ずトランクポートに接続する。
ホームラボの1から再構築し、vSphere8、vSAN、NSXとSDDC環境ができました。
想像以上に色々なトラブルが発生しましたが、vSphere8がサポートされているうちは、我が家のホームラボももう少し現役で入れそうです。
そろそろ10Gスイッチと10G NICが届くので、10G化に挑戦したいところです。
10G NICが正しく認識されるかはドキドキなところですが。。。
